Raspberry Pi kernel with Frame Buffer 1.8" TFT support LAB5

Raspberry Pi kernel with Frame Buffer TFT support

รายการอุปกรณ์

-ชุด Raspberry pi

-SD Card 4G Class4 ขั้นต่ำ-OS Raspbian "2013-09-25-wheezy-raspbian.zip" http://www.raspberrypi.org/downloads

-DHT11, DHT22

-WIFI USB / LAN Wires

-Breadboard+Jumper Wires

-Mount+Keyboard

การใช้จอขนาดเล็กที่ 1.8 TFT จำเป็นต้องมีการตั้งค่าของ kernel เพื่อให้สามารถใช้งานจอกับ Raspberry pi ได้

การเชื่อต่อระหว่างจอ 1.8 TFT กับ Raspberry Pi ให้เชื่อต่อดังรูป

ทำการอัพเดทระบบก่อนครับด้วย

#sudo apt-get update

จากนั้นทำการอัพเดทจาก github

#sudo wget https://raw.github.com/Hexxeh/rpi-update/master/rpi-update -O /usr/bin/rpi-update && sudo chmod +x /usr/bin/rpi-update

ทำการคอนฟิก Enable SPI

#sudo raspi-config

จากนั้นเข้าไปแก้ไขไฟล์  /etc/modprobe.d/raspi-blacklist.conf จากนั้นทำการคอมเม้น  #blacklist spi-bcm2708 ดังรูป

#sudo nano /etc/modprobe.d/raspi-blacklist.conf

อัพเดท kernel

#sudo mv /lib/modules/$(uname -r) /lib/modules/$(uname -r).bak

#sudo REPO_URI=https://github.com/notro/rpi-firmware rpi-update

จากนั้นเพิ่ม module ไปยัง start-up

#sudo nano /etc/modules

จากนั้นเพิ่มข้างล่างนี้เข้าไปใน /etc/modules

fbtft_device name=sainsmart18 rotate=3

หลังจากนั้นเข้าไปแก้ไข /boot/cmdline.txt

#sudo nano /boot/cmdline.txt

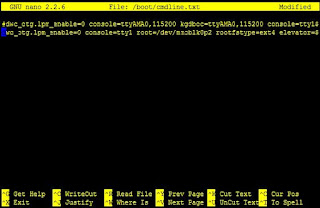

จากนั้นเพิ่มข้อความข้างล่างนี้ไว้บนในไฟล์ /boot/cmdline.txt แล้วคอมเม้น ข้อความตัวเก่าออกให้เป็นดังรูป

dwc_otg.lpm_enable=0 console=tty1 root=/dev/mmcblk0p2 rootfstype=ext4 elevator=deadline rootwait fbcon=map:10 fbcon=rotate:1 fbcon=font:MINI4x6

เป็นอันเสร็จในการคอนฟิกจอ TFT 1.8 จากนั้นสั่ง

ต่อไปทำการคอนฟิก Desktop (Default) เพื่อที่จะสามารถใช้ Terminal จากจอ TFT ได้เลย โดยมันจะไม่แสดงหน้าจอหลักแล้วครับ

#sudo raspi-config

เลือก Enable Boot to Desktop/Scratch >> Console Text console,requiring login (default)

 กด ok ระบบถามให้รีบูทระบบใหม่ตกลงแล้วเริ่มระบบใหม่

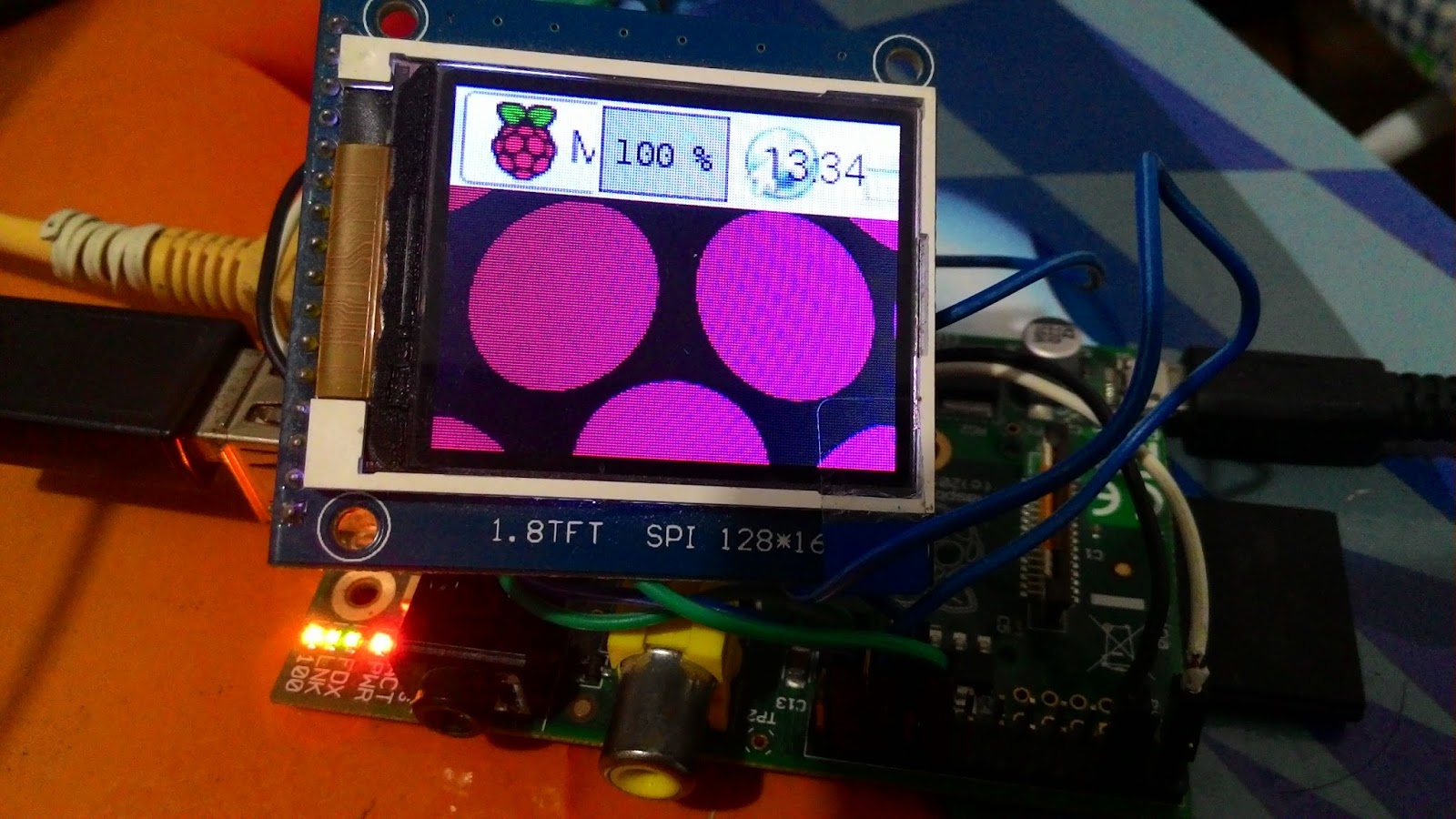

รอดูผลการทำงาน

จากนั้นทดสอบจอ TFT ด้วยการเข้า X-windows

#sudo FRAMEBUFFER=/dev/fb1 startx

 เล่นหนังออกจอ TFT ให้ติดตั้ง mplayer ด้วย

#sudo apt-get install -y mplayer

แล้วลองดาวน์โหลดหนังมาทดสอบการแสดงผลของจอ TFT

#sudo wget http://fredrik.hubbe.net/plugger/test.mpg

เล่นหนังด้วยคำสั่ง

#sudo mplayer -nolirc -vo fbdev2:/dev/fb1 -x 160  -y 128 -zoom test.mpg

การดูภาพด้วยจอ TFT ให้ติดตั้ง

#sudo apt-get install fbi

โหลดภาพและใช้คำสั่งแสดงภาพออกหน้าจอ TFT 1.8 โดย filepicture เลียนเป็นชื่อไฟล์ภาพของเรา

#wget http://glynrob.com/wp-content/uploads/RaspberryPi_Logo.png

#sudo fbi -noverbose -T 1 -a -d /dev/fb1 RaspberryPi_Logo.png

**การหยุดไฟลืที่รันอยู่โดยกด ctrl+c หรือ ctrl+z**
