Raspberry Pi Wifi Hotspot + CoovaChilli + Freeradius + Captive portal

Raspberry Pi Wifi Hotspot + CoovaChilli + Freeradius + Captive portal

                         โปเจคนี้เป็นการนำเอา Raspberry Pi และ ตัวรับ USB WIFI ที่สนับสนุนกับ Raspberry Pi เพื่อนำมาประยุกต์ใช้งานในการทำระบบ WIFI Hotspot โดยรับ Internet มาจากพอร์ตแลนของ Raspberry Pi ให้เป็นขา WAN ส่วน Wireless USB ให้เป็นขา LAN Hotspot หากนำอุปกรณ์ไปเชื่อมต่อสัญญาณ Access Point ที่ปล่อยออกมาจาก USB Wireless จะได้รับ IP ในวงของ Hotspot และเมื่อเปิดโปรแกรมพวกเว็บบราวเซอร์ ระบบ Hotspot ก็จะวิ่งไปหน้า Login เพื่อจะให้ผู้ใช้งานนำ User และ Password มาใส่เพื่อเข้าใช้งานระบบ โดย User นั้นจะต้องมีอยู่ใน Database ของระบบถึงจะเข้าใช้งานได้ และยังมีหน้าจัดการระบบของผู้ดูแลระบบในการจัดการ User ใช้งานและข้อมูลระบบอื่นๆ

สรุป

## Wiresless USB ต้องสนับสนุนกับ Raspberry Pi และต้องมี Driver ด้วยเพื่อให้ Raspberry Pi มองเห็น
## CoovaChilli Coova Chilli เป็น DHCP Server ทำหน้าที่ในการจัดการเรื่องของ IP และแจก IP ให้กับเครื่อง Client ที่เชื่อมต่อกับ WIFI
## RADIUS (Common Remote Authentication Dial In User Server) ระบบจัดการและตรวจสอบการพิสูจน์สิทธิ์การใช้งานระบบ แพคเกจโปรแกรมที่ต้องติดตั้งคือ freeradius
##daloRADIUS เป็นเว็บแอพพลิเคชันในการบริหารจัดการะบบ hotspots, การจัดการผู้ใช้, การรายงานกราฟฟิก, การจัดทำบัญชี และ billing engine ด้วย daloRADIUS พัฒนาด้วยภาษา PHP และ JavaScript พร้อมทั้งสนับสนุนการใช้งานร่วมกับฐานข้อมูลต่างๆ เช่น MySQL และ PostgreSQl
##Captive Portal  คือ การบังคับเปลี่ยนทิศทางให้ผู้ใช้งาน HTTP เข้าใช้งานหน้าเวปไซต์เพื่อบังคับให้ผู้ใช้ต้องพิสูจน์ตัวตนของผู้ใช้งานก่อนเข้าใช้ทรัพยากรในระบบ

ปิด turbo mode

bash -c "echo options smsc95xx turbo_mode=N > /etc/modprobe.d/smscnonturbo.conf"

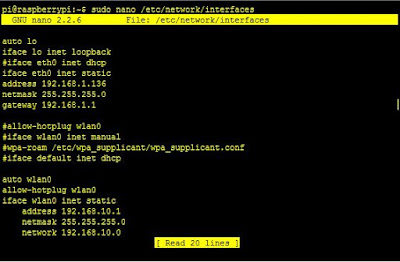

ตั้งค่า interface ของคุณใน  /etc/network/interfaces และแก้ไขดังนี้

sudo nano /etc/network/interfaces

เพิ่มไปยังไฟล์ดังนี้

auto wlan0
allow-hotplug wlan0
iface wlan0 inet static
    address 192.168.10.1
    netmask 255.255.255.0
    network 192.168.10.0
    post-up echo 1 > /proc/sys/net/ipv4/ip_forward

เปิดการ Forwarding interface ในบรรทัดที่ 29 ไฟล์  /etc/sysctl.conf ลบ # ข้างหน้าออก

sudo nano /etc/sysctl.conf

รีสตาร์ network

/etc/init.d/networking restart

Freeradius

ติดตั้ง mysql และ กำหนดค่าให้กับ databases

apt-get install -y debconf-utils

กำหนดค่าดังนี้เข้าไป

debconf-set-selections <<< 'mysql-server mysql-server/root_password password raspbian'
debconf-set-selections <<< 'mysql-server mysql-server/root_password_again password raspbian'
apt-get install -y debhelper libssl-dev libcurl4-gnutls-dev mysql-server freeradius freeradius-mysql gcc make libnl1 libnl-dev pkg-config iptables

สร้าง database ใน  MySQL ไปยัง FreeRadius

echo "create database radius;" | mysql -u root -praspbian

ติดตั้ง database schema radius และ directors และติดตั้ง tables สำหรับ  NAS

mysql -u root -praspbian radius < /etc/freeradius/sql/mysql/schema.sql
mysql -u root -praspbian radius < /etc/freeradius/sql/mysql/admin.sql
mysql -u root -praspbian radius < /etc/freeradius/sql/mysql/nas.sql

แก้ไขไฟล์ /etc/freeradius/radiusd.conf โดยลบ # ออกในบรรทัดที่ 700

sudo nano /etc/freeradius/radiusd.conf

เปิด authentication MySQL Database ในไฟล์ /etc/freeradius/sites-enabled/default โดยการลบ # ออกในบรรทัดเหล่านี้ 177, 406, 454

sudo nano /etc/freeradius/sites-enabled/default

หยุด service freeradius และทดสอบ freeradius

service freeradius stop
freeradius -X

ทดสอบสร้าง ชื่อผู้ใช้งาน  usertest และรหัส  passwd เพื่อใช้ในการทดสอบการเชื่อมต่อ

echo "insert into radcheck (username, attribute, op, value) values ('usertest', 'Cleartext-Password', ':=', 'passwd');" | mysql -u root -praspbian radius

ทดสอบค่าที่ได้คอนฟิกไว้ในไฟล์  /etc/freeradius/clients.conf ที่ใช้เชื่อมต่อระหว่า FreeRadiusและ NAS

radtest usertest passwd localhost 0 testing123

CoovaChilli

Compilation and installation of CoovaChilli

ดาวน์โหลดและติดตั้ง CoovaChilli

cd /usr/src
wget http://ap.coova.org/chilli/coova-chilli-1.3.0.tar.gz
tar zxvf coova-chilli-1.3.0.tar.gz
cd coova-chilli-1.3.0

เริ่มการตั้งค่า CoovaChilli

./configure  --prefix=/usr --mandir=$${prefix}/share/man \
--infodir = \ $${prefix}/share/info \
--sysconfdir=/etc --localstatedir=/var --enable-largelimits \
--enable-binstatusfile --enable-statusfile --enable-chilliproxy \
--enable-chilliradsec --enable-chilliredir --with-openssl --with-curl \
--with-poll --enable-dhcpopt --enable-sessgarden --enable-dnslog \
--enable-ipwhitelist --enable-redirdnsreq --enable-miniconfig \
--enable-libjson --enable-layer3 --enable-proxyvsa --enable-miniportal \
--enable-chilliscript --enable-eapol --enable-uamdomainfile \
--enable-modules --enable-multiroute

echo 9 > debian/compat

เปลี่ยน directory ในไฟล์  /usr/src/coova-chilli-1.3.0/debian/rules บรรทัดที่ 54 ให้เป็น

sudo nano /usr/src/coova-chilli-1.3.0/debian/rules

$(MAKE) DESTDIR=/ install

เริ่มการ compilation ใช้เวลาประมาณ 20 นาที

dpkg-buildpackage -us -uc

ติดตั้ง package และเลือก N

cd ..
dpkg -i coova-chilli_1.3.0_armhf.deb

Compilation and installation of Haserl

ดาวน์โหลด คอมไฟลและติดตั้ง Haserl สำหรับ  UNIX scripts หรือ  LUA scripts และ จะ generate CGI

cd /usr/src
wget http://downloads.sourceforge.net/project/haserl/haserl-devel/haserl-0.9.35.tar.gz
tar zxvf haserl-0.9.35.tar.gz
cd haserl-0.9.35
./configure && make && make install

./configure && make && make install

ตั้งค่า  CoovaChilli ในไฟล์  /etc/chilli/up.sh

sudo nano /etc/chilli/up.sh

Configure CoovaChilli

เพิ่มข้อความด้านล่างไว้ล่างสุด

iptables -I POSTROUTING -t nat -o $HS_WANIF -j MASQUERADE

แก้ไขไฟล์ /etc/default/chilli โดยเปลียนค่าจาก 0 เป็น 1 แทน

sudo nano /etc/default/chilli

START_CHILLI=0  แก้เป็น START_CHILLI=1

แก้ไขข้อมูลไฟล์ /etc/chilli/wwwsh ของบรรทัดที่ 9 เป็น haserl=/usr/local/bin/haserl

sudo nano /etc/chilli/wwwsh

แก้เป็น haserl=/usr/local/bin/haserl

แก้ไขไฟล์ sudo nano /etc/chilli/defaults โดยการกำหนดค่า interfaces  used passwd network, etc. ดังค่าต่อไปนี้ โดยลบ # ออกด้วยหลังแก้ไขบบรทันนั้นแล้ว

sudo nano /etc/chilli/defaults

แก้ไขให้เป็นดังนี้

HS_WANIF=eth0
HS_LANIF=wlan0
HS_NETWORK=192.168.10.0
HS_UAMLISTEN=192.168.10.1
HS_UAMALLOW=192.168.10.0/24
HS_SSID=PiHomeServerAP

อัพเดทค่า chilli และ เริ่มเปิดการใช้งาน chilli

update-rc.d chilli start 99 2 3 4 5 . stop 20 0 1 6 .
service chilli start

ตรวจสอบ interface tun0 ที่ใช้สำหรับ chilli ด้วยคำสั่ง

ifconfig

Hostapd

ติดตั้ง hostapd เพื่อให้มองเห็นสัญญาณ WIFI

sudo apt-get install -y hostapd

แก้ไขไฟล์ /etc/default/hostapd โดยเพิ่มไปยังท้ายบรรทัด

DAEMON_CONF="/etc/hostapd/hostapd.conf"

สร้างไฟล์ /etc/hostapd/hostapd.conf

sudo nano /etc/hostapd/hostapd.conf

และเพิ่มไปยังไฟล์ดังนี้

# interface wlan Wi-Fi
interface=wlan0
# nl80211 avec tous les drivers Linux mac80211
driver=nl80211
# Nom du spot Wi-Fi
ssid=PiHomeServerAP
# mode Wi-Fi (a = IEEE 802.11a, b = IEEE 802.11b, g = IEEE 802.1g)
hw_mode=g
# canal de fréquence Wi-Fi (1-14)
channel=6
# Wi-Fi ouvert, pas d'authentification !
auth_algs=1
# Beacon interval in kus (1.024 ms)
beacon_int=100
# DTIM (delivery traffic information message)
dtim_period=2
# Maximum number of stations allowed in station table max_num_sta=255
# RTS/CTS threshold; 2347 = disabled (default)
rts_threshold=2347
# Fragmentation threshold; 2346 = disabled (default)
fragm_threshold=2346

เริ่มการใช้งาน service

service hostapd start

Test Connection WiFi

ทดสอบการเชื่อมต่อ wifi จาก raspberry pi โดยใช้คอมพิวเตอร์ 9ล9 เมื่อเปิด web browser ระบบจะวิ่งไปหน้า Login
ให้  login ด้วย

user = usertest
password = passwd

ถ้ารหัสถูกต้องสามารถเชื่อมต่อ internet ได้

daloRADIUS

ติดตั้ง web server และ Nginx.

apt-get install -y php5-mysql php-pear php5-gd php-db php5-fpm libgd2-xpm libpcrecpp0 libxpm4 nginx php5-xcache
apt-get remove -y apache2.2-bin apache2-utils apache2.2-common

ดาวน์โหลด daloRadius

cd /usr/src
wget http://downloads.sourceforge.net/project/daloradius/daloradius/daloradius0.9-9/daloradius-0.9-9.tar.gz
tar zxvf daloradius-0.9-9.tar.gz -C /usr/share/nginx/www/

mv /usr/share/nginx/www/daloradius-0.9-9 /usr/share/nginx/www/daloradius
cd /usr/share/nginx/www/daloradius

เพิ่มข้อมูลที่ใช้ daloRadius ใน FreeRadius database

mysql -u root -praspbian radius < /usr/share/nginx/www/daloradius/contrib/db/fr2-mysql-daloradius-and-freeradius.sql
mysql -u root -praspbian
GRANT ALL ON radius.* to 'radius'@'localhost';
GRANT ALL ON radius.* to 'radius'@'127.0.01';
exit;

ในไฟล์ /usr/share/nginx/www/daloradius/library/daloradius.conf.php กำหนดค่า database ให้ถูกต้องดังนี้

sudo nano /usr/share/nginx/www/daloradius/library/daloradius.conf.php

$configValues['CONFIG_DB_USER'] = 'radius';
$configValues['CONFIG_DB_PASS'] = 'radpass';
$configValues['CONFIG_DB_NAME'] = 'radius';

แก้ไขไฟล์ /etc/nginx/sites-enabled/default

sudo nano /etc/nginx/sites-enabled/default

เพิ่มคำสั่งข้างล่างไปในไฟล์ตั้งแต่บรรทัดที่ 25

index index.php index.html index.htm;

จากนั้นลบ # ออกจากไฟล์  /etc/nginx/sites-enabled/default

location ~ .php$ {
fastcgi_split_path_info ^(.+\.php)(/.+)$;
fastcgi_pass unix:/var/run/PHP5-fpm.sock;
fastcgi_index index.php;
include fastcgi_params;
}

รีสตาร์ service nginx

service nginx restart

how to create a user

ทดสอบเข้าไปหน้าจัดการ daloRADIUS โดยเปิด webbrowser http://<ip de votre raspberry>/daloradius

Login : administrator / Password : radius

สร้าง user ในการใช้งาน

List User

user online

Status System

VIDEO

RF : http://www.pihomeserver.fr/en/2015/08/05/raspberry-pi-coovachilli-et-freeradius-pour-un-hotspot-wifi-avec-portail-captif/
